製程檢測分析技術

《技術簡介》

氣相層析質譜儀 Gas Chromatography-Mass Spectroscopy; GC-MS

氣相層析質譜儀主要由兩部分組成:
1. 氣相色譜(Gas Chromatography)
2. 質譜儀(Mass Spectroscopy)

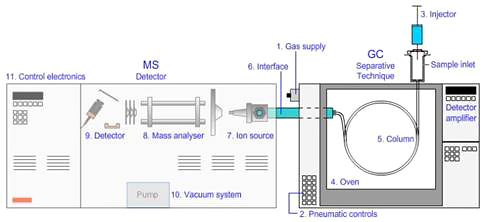

GC-MS儀器示意圖
Fig. 1 GC-MS儀器示意圖. [1](換設備照片)

《原理》

氣相層析質譜儀為利用載流氣體作為移動相,帶動帶測樣品流動,因樣品於毛細管(固定相)靜相間作用力不同,造成樣品滯留時間不同,進而將樣品分離。流出柱子的分子被下游的質譜分析器捕捉,使離子化、加速、偏向後最終分別測定離子化碎片,依據質荷比(質量/電荷比值)進行篩選偵測,將這些分布情況與各種離子的相對強度作圖,即為質譜圖。

其中載流氣體氣體僅扮演攜帶功能(carrier gas)並不具分離效果,一般常用化學惰性氣體為:N2, He, H2。氣相層析主要分離之功能由管柱材質及溫度決定,依管柱性質可區分為:氣液相層析(Gas-Liquid Chromatography, GLC)及氣固相層析(Gas-Solid Chromatography, GSC),其中氣液相層析為最常用之分析方法。

[1] LC GC’s CHROM academy, Schematic Diagram of a typical GC-MS system, GC-MS Analysis.

高效能液相層析儀 High Performance Liquid Chromatography;HPLC

液相層析儀主要由兩部分組成:
1. 液相色譜(Liquid Chromatography)
2. 紫外光偵測器(UV Detector)

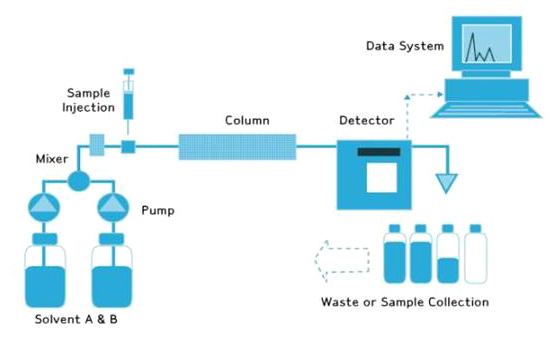

GC-MS儀器示意圖
Fig. 1 HPLC儀器示意圖.(換照片)

《原理》

高效能液相層析儀為利用動相通過靜相時,混合物中的各成份在靜相和動相之間的分布係數不相同(即親和力不同),使其在管柱中的滯留時間不相同而分離的方法。

若化合物與靜相親和力較強,則沖提較慢(即滯留時間長),而化合物與動相的親和力較強,則沖提較快(即滯留時間短),依此原理將樣品中的待測物與干擾物分離。

液相層析系統又可分為正相層析法與逆相層析法,在正相層析法中,則是以非極性為流動相,靜相為高極性,極性小的樣品成分會先被沖提出來,極性大的較慢沖提出來,因而達到分離效果。 在逆相層析法中,通常以高極性作為流動相,靜相為非極性,極性大的樣品成分會先被沖提出來,極性小的較慢沖提出來,因而達到分離效果。

《技術特色》

1.HPLC適合熱敏感性、高極性功效成分
2.GCMS適用於熱穩定性、脂溶性功效成分

依樣品特性與實際狀況,可視情況調整

《服務內容》

天然物功效成分驗證檢測服務
1.標的成分分析方法開發與製程驗證服務
2.客製化分析方法開發與建立服務
3.未知物成分比對服務

《聯絡資訊》

實驗室負責人: 黃裕仁 工程師   /   聯絡電話:05-291 8863
Email : jude55588@mail.mirdc.org.tw

更新日期:106-03-13 / 資料來源:NPIL 天然物創新應用研究所  /   回上頁
